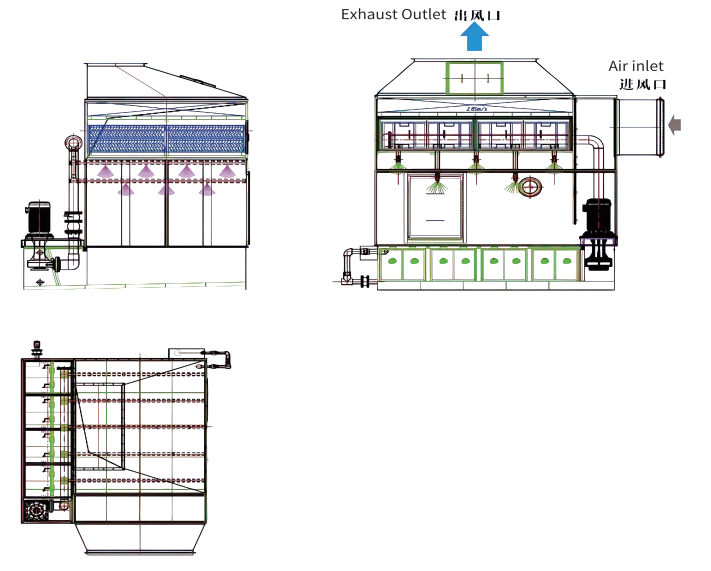

Mẫu cấu trúc
Nguyên tắc làm việc
Tủ phun ngang được trang bị hai rèm cửa nước bên trong. Đầu tiên là một tấm đục lỗ bằng thép không gỉ hình chữ nhật và thứ hai là một tấm thép không gỉ không hoàn hảo. Nước đi vào từ máng nước phía trên tấm rèm nước và tạo thành một màng nước chảy từ trên xuống dưới trên tấm thép không gỉ. Khí thải đi vào cuối của bộ thu bụi và va chạm với màng nước chảy xuống trên tấm thép không gỉ. Khí chứa bụi bị chặn và bị mắc kẹt bởi màng nước ướt, và các hạt bụi chảy xuống khay nước ở dưới cùng của bộ thu bụi với nước. Sau khi va chạm với tấm rèm nước thứ hai, khí thải chạm vào nước ở phần dưới của tấm rèm nước và lưu thông. Một số hạt bụi lớn hơn định cư trực tiếp trong khay nước. Sau đó, khí chứa bụi đi qua kênh hình chữ S ở tốc độ cao và khuấy một số lượng lớn các giọt nước, cho phép bụi tiếp xúc hoàn toàn với các giọt nước và loại bỏ hàm lượng bụi trong khí. Phương pháp này có thể đạt được hiệu quả loại bỏ bụi trên 85% cho các hạt và bụi trên 5μm.
Đặc trưng

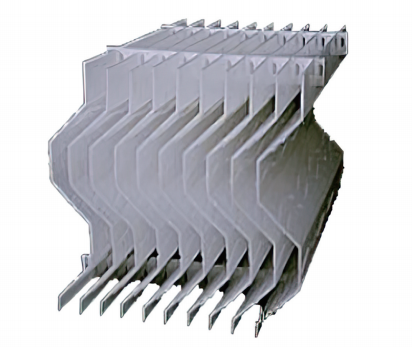

Sau khi loại bỏ bụi, thiết bị tách khí ở đầu ra sẽ loại bỏ độ ẩm trong khí. Khí khói đi qua kênh uốn cong của demister, và dưới tác động của lực quán tính và trọng lực, các giọt chất lỏng mang trong dòng khí được tách ra. Sau khi loại bỏ bụi, khí thải chảy qua bộ lọc ở một tốc độ nhất định và khí thải thay đổi hướng nhanh chóng và liên tục. Do lực ly tâm và quán tính, sương mù rơi trong khí đốt va chạm với lưỡi dao và được thu thập. Các giọt sương được thu thập để tạo thành một dòng nước và rơi xuống khay thu thập nước dưới cùng với tác động của trọng lực, đạt được sự phân tách khí-lỏng, đảm bảo rằng khí thải chảy qua demister đáp ứng các yêu cầu làm mờ và được thải ra.

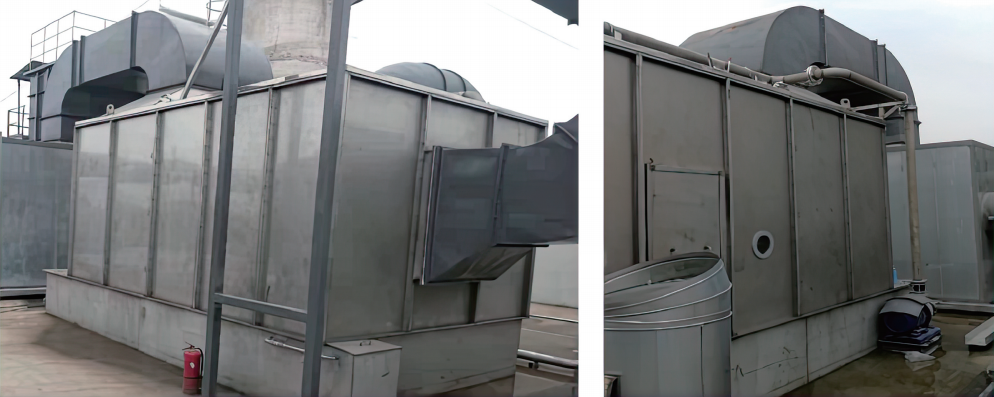

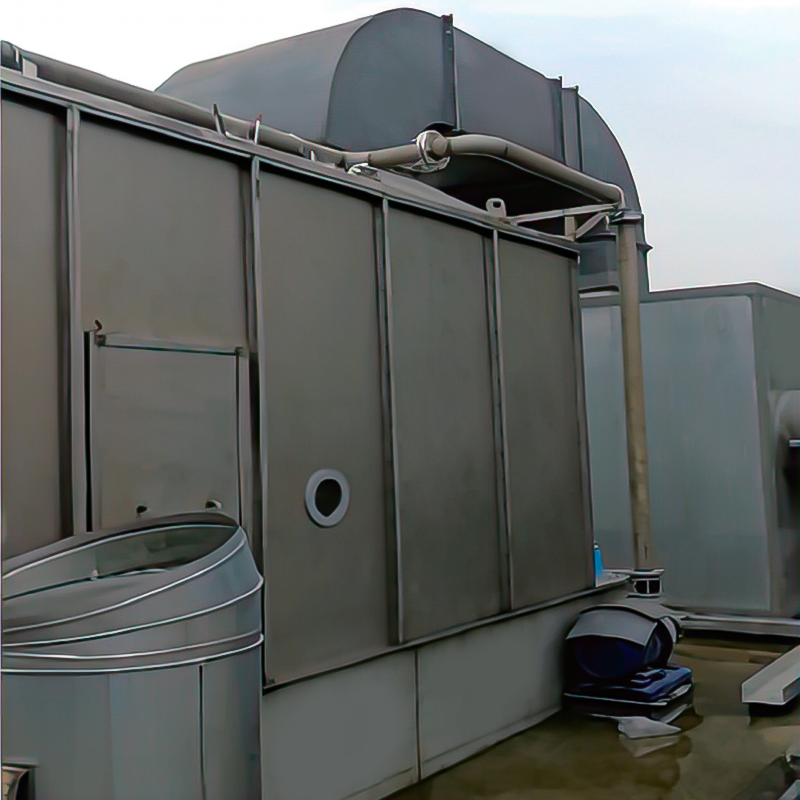

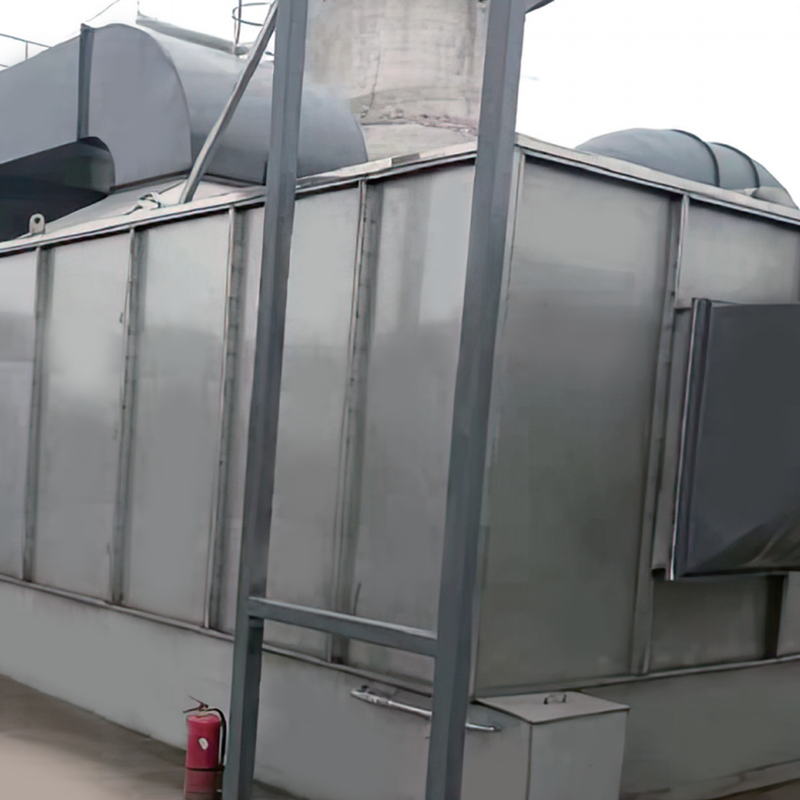

So với tháp loại bỏ bụi phun thẳng đứng, tủ loại bỏ bụi xịt ngang (rèm nước) có lợi thế là bảo trì thuận tiện và các phương pháp loại bỏ bụi khác nhau. Tủ loại bỏ bụi này áp dụng việc loại bỏ bụi xoáy nước, và thân tủ được làm bằng vật liệu bằng thép không gỉ, với khay nước bằng thép không gỉ. Bên của tủ được trang bị một cửa bảo trì, thuận tiện cho nhân viên vào và bảo trì.
Ưu điểm: Bố cục dễ dàng, thể tích không khí lớn để tinh chế và loại bỏ bụi, hiệu quả loại bỏ bụi cao và bảo trì thuận tiện.
